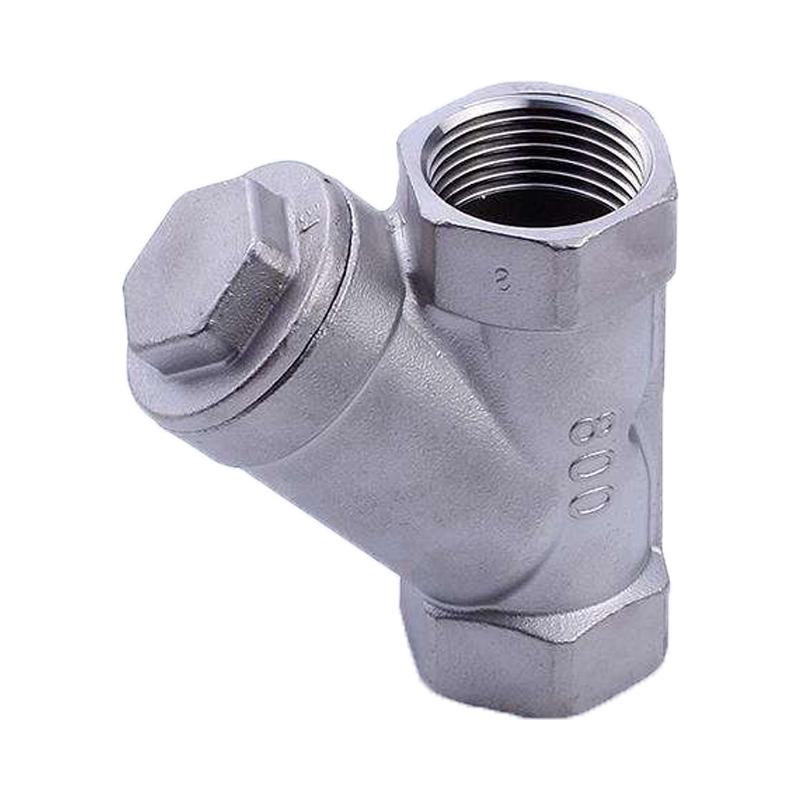

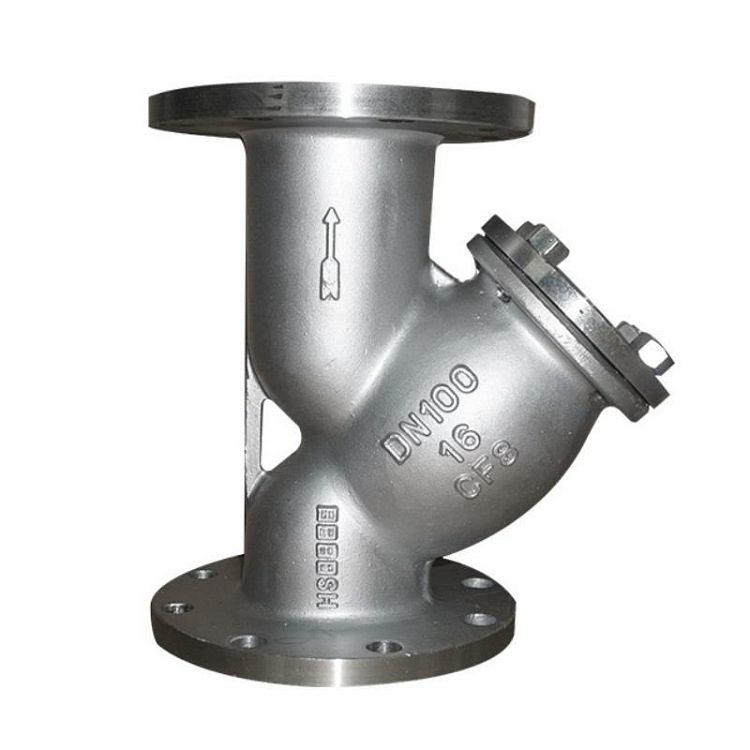

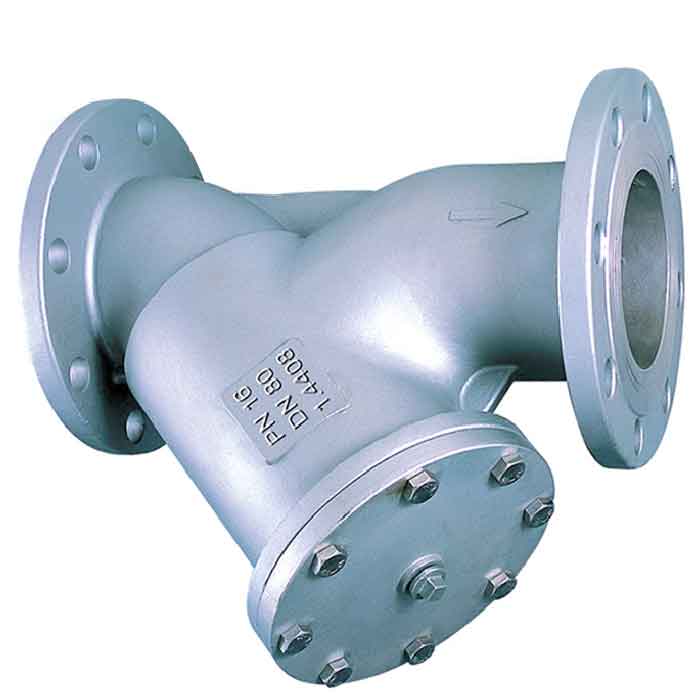

一、产品简介
本厂生产的Y型过滤器与水力控制阀系列及其它主要阀门等配套使用的。管道中的介质首先进入过滤器，洁
在因净水通过滤网后再进入连接阀门中，而杂物、砂子、锈块及其它各种杂物则留于过滤桶内，使各类阀门不
会由于机械杂物卡入密封面而失灵。Y型过滤器除了与水力控制阀配套使用外，还可单独应用于冷、热循环系
统、压缩气、蒸气、油类等介质的管路需要除掉机械杂物的场全。Y型过滤器具有结构先**进、阻力小、排污方
便等特点。排污时可打开排污阀，利用管道内的压力将污物排出。
二、主要外形尺寸
| 通径 | L | H | H1 | H2 | b | Z-Φd |
| 115 | 140 | 95 | 65 | 45 | 14 | 4-Φ14 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 |
| 25 | 150 | 115 | 85 | 65 | 14 | 4-Φ14 |
| 32 | 180 | 140 | 100 | 78 | 16 | 4-Φ18 |
| 40 | 185 | 150 | 110 | 85 | 16 | 4-Φ18 |
| 50 | 205 | 165 | 125 | 100 | 16 | 4-Φ18 |
| 65 | 240 | 185 | 145 | 120 | 18 | 4-Φ18 |
| 80 | 270 | 200 | 160 | 135 | 20 | 8-Φ18 |
| 100 | 305 | 220 | 180 | 155 | 22 | 8-Φ18 |
| 125 | 340 | 250 | 210 | 185 | 22 | 8-Φ18 |
| 150 | 390 | 285 | 240 | 210 | 24 | 8-Φ23 |
| 200 | 470 | 340 | 295 | 265 | 26 | 12-Φ23 |
| 250 | 595 | 405 | 355 | 320 | 30 | 12-Φ26 |
| 300 | 640 | 460 | 410 | 375 | 30 | 12-Φ26 |
| 350 | 700 | 520 | 470 | 435 | 34 | 26-Φ30 |
| 400 | 800 | 580 | 525 | 485 | 36 | 26-Φ30 |
| 450 | 1000 | 580 | 525 | 485 | 36 | 20-Φ30 |
| 500 | 1150 | 715 | 650 | 608 | 48 | 20-Φ34 |
| 600 | 1300 | 1400 | 1050 | 960 | 48 | 20-Φ42 |
