一、产品简介
XNL系列箱内自封式回油过滤器是我厂开发的又一新系列回油过滤器,装于液压系统回油管处。滤除液压
系统中由于元件磨损而产生的金属颗粒以及密封件磨损的橡胶质等污染物,使流回油箱的油液保持清洁。该
系列过滤器还具有以下特点:(a)直接安装在油箱内,简化了系统的管路,节省空间,使系统布置更为紧凑。(b)
带有自流。(c)带有旁通阀:当滤芯被污染物堵塞导致压差达0.35Mpa时,如不能马上更换滤芯,设在滤芯顶部
的旁通阀会自动开启(其压差为0.4Mpa),以保护系统正常工作;(d)带有磁性装置:可滤除回油油液中1LJm以上的
铁磁性颗粒。用户选用XNL系列过滤器时,务必要配置压力发讯器,当滤芯被污物堵塞到压差为0.35Mpa时,
应及时更换滤芯。

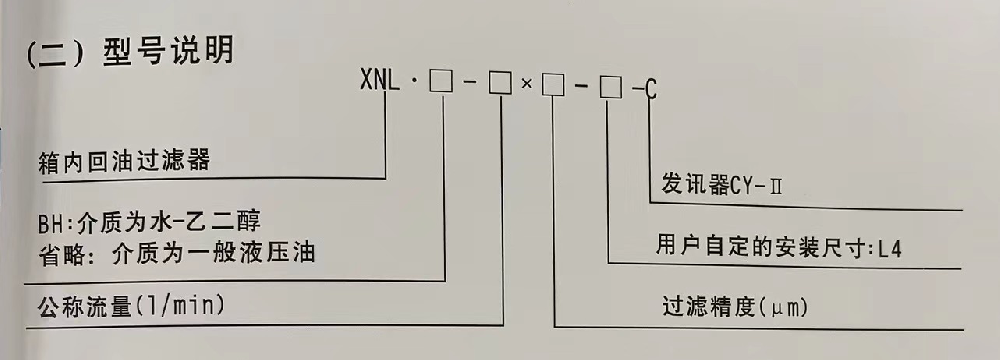

二、型号说明
三、技术参数
型号 | 通径 | 公称流量 | 过滤精度 | 公称压力 | 压力损失(Mpa) | 旁通阀开启压力 | 重量 | 滤芯型号 | |
XNL-25x* | 20 | 25 | 1 3 5 10 20 30 | 0.6 | 初始 <1 | ** 0.35 | 0.4 | 1.2 | NLX-25x* |
XNL-40x* | 40 | 1.5 | NLX-40x* | ||||||
XNL-63x* | 32 | 63 | 2.3 | NLX-63x* | |||||
XNL-100x* | 100 | 2.5 | NLX-100x* | ||||||
XNL-160x* | 50 | 160 | 4.6 | NLX-160x* | |||||
XNL-250x* | 250 | 5.1 | NLX-250x* | ||||||
XNL-400x* | 80 | 400 | 10.1 | NLX-400x* | |||||
XNL-630x* | 630 | 10.8 | NLX-630x* | ||||||
XNL-800x* | 90 | 800 | 14.2 | NLX-800x* | |||||
XNL-1000x* | 1000 | 14.9 | NLX-1000x* |
